一、简介

随着人民生活水平的不断提高,对家具的要求也越来越高,不再只要求其坚固耐用,更要求其外表美观,在实现其基本使用功能的同时,达到装饰居室或办公场所的目的。

二、工艺要求

四台抛光轮电机，四台摆动轮电机，一台输送电机，一台高度调节电机。设备要求触摸屏具有调节变频器速度，显示平台当前高度的功能，可启动停止设备中的电机，变频器等。

三、机器特色

在木工机械业内简称抛光机，是木工机械生产企业，主要针对木工板材加工业、地板墙板加工业、竹木工艺品加工业、竹木玩具加工企业，专门开发的抛光设备，具有操作简单、自动化程度高、生产效率高、技术成熟稳定、配套完善等特点，可以和自动生产流水线完美的对接，组成各种自动生产线。

四、方案

该控制系统采用小崎人机界面TS2207-D，PLC主机采用XQUE-16X16YR-AC构成。
一般的全自动砂光机要有
1：设备的运行按钮。
2：参数设置画面。
3：设备常规故障报警和保护动作。
4：输送带当前高度显示（通过高速计数器指令实现）。
5：各变频器频率可在触摸屏上设置和显示（通过485通讯来实现）。

五、程序简要介绍

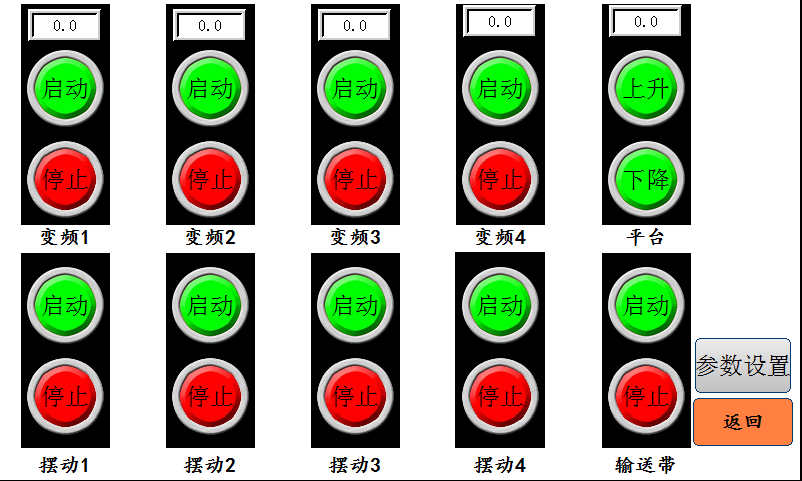

HMI程序

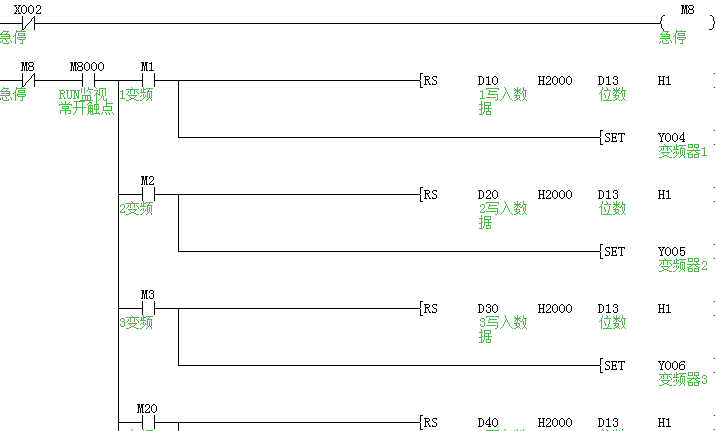

PLC部分程序

六、工程总结

抛光机设备的不断更新换代，和一些新的工艺的不断涌现，打磨的质量和效率也不断的提高。
小崎触摸屏和plc的产品质量和稳定性都很好，例如设备上应用的高速计数指令的精确计数，和485通讯的抗干扰能力，在满足客户工艺要求的前提下，同时提高了设备的控制精度和稳定性，在木工行业得到了市场的认可，小崎产品给抛光机厂家提供更好的工艺和解决方案，并配合厂家，研发更高端的设备。为客户提供高效，先进、节能的产品。

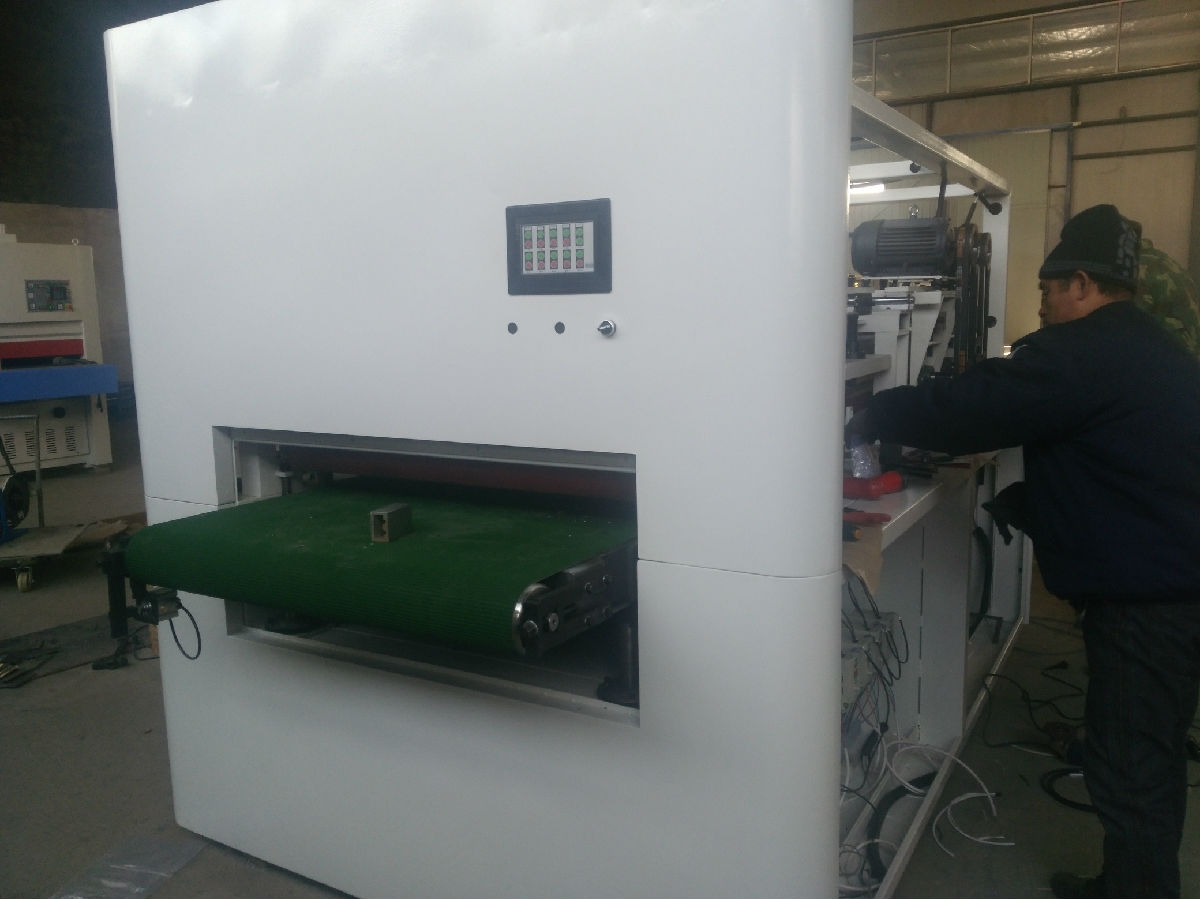

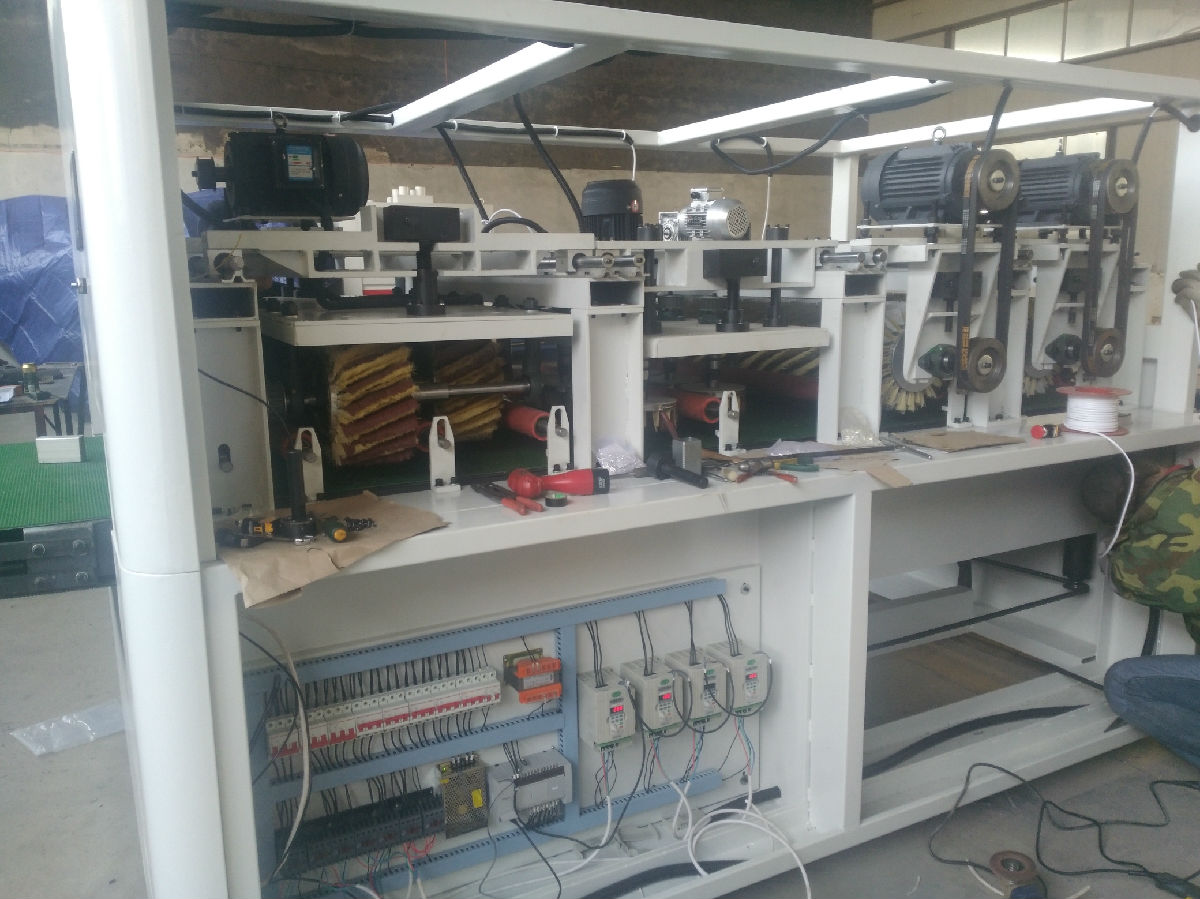

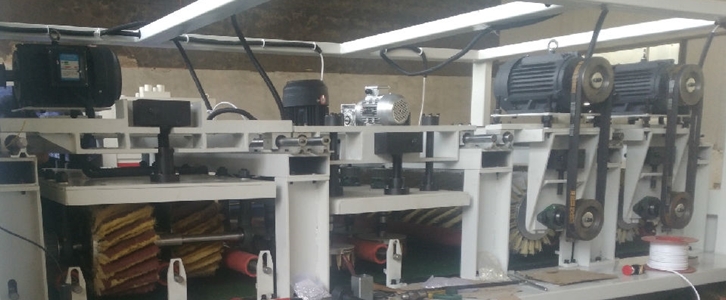

七、机器图片
